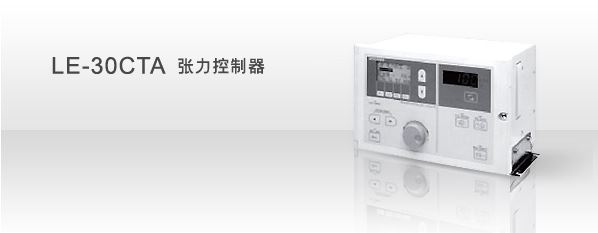

中文显示 LE-30CTA

■ 环境规格

使 用 环 境 温 度 0~40
使 用 环 境 湿 度 35~85%RH(不得结露)
耐    振    动 依据JIS C 0040   10-55Hz 0.5mm (最大4.9m/s2 ) 三轴向各2小时
耐    冲    击 依据JIS C 0041   98m/s2 ) 三轴向各3
电 源 噪 音 容 量 根据噪音电压10000Vp-p  噪音幅度1μ sec  频率30-100Hz的噪音模拟设备
耐    电    压 AC1500V  1分钟    在所有端子和地线端子间测量
绝  缘  电  阻 根据DC500V高阻表测得结果为5 MΩ 以上     在所有端子和地线端子间测量
接    地 D类接地
使  用  环  境 无腐蚀性   无可燃性气体   无导电性尘埃   灰尘少

■ 输入、输出规格



端子名称



电源 输入

L

AC100~240V+10%-15% 50/60Hz   系统耗电400VA(DC24V 3A)

N

电源保险丝250V 8A ×2 内置   冲击电流30A  300ms   允许瞬间电源中断10ms

输出

RED

DC5V, 张力检测器电源, 连接正负导线{(RED= () , BLK=()}

BLK

可左右各连接一台LX-TD型张力检测器

 +5V

外部电位器供电电源

AIC

DC5V 50mA以下

接点信号 输入

MIC

接点输入公共端子允

DC8V

4.5mA/1点

内部供电

RUN

运转/停止        ON=自动运转,  OFF=停止

MI1

从下述功能中选择

根据参数
分配功能
进行使用
.

MI2

-输出储存,  输出增益1,  输出增益2 ,

MI3

-输出ON- OFF,  手动输出1 ,  手动输出2

模拟信号 输入

GRL

张力检测器输入, 连接绿\白导线 (GR=绿,WH=白)
当单侧只使用一台张力检测器时,
未使用一侧的
GRWH之间必须进行短路连接自动辨别压缩/拉伸负载

WHL

GRR

WHR

AIC

模拟输入公共端子允

AI1

从下述功能中选择
-张力设定信号、卷径信号、外部张力信号、锥度比设定信号、手动设定信号1、手动设定信号2 DC0-5V 电压号、或10kΩ 电位器

根据参数分配功能进行使用

AI2

输出

AOC

模拟输出公共端子允

TOUT

控制用输出 DC-0-5V   用于功率放大器、伺服放大器

负载电阻    1kΩ 以上

AO1

张力监视/张力设定监视用输出DC0-5V
通过DIP开关来设定功能

PP

用于DC24V类的磁粉离合器/制动器, 磁滞离合器/制动器DC0-24V 3A以下

PN
